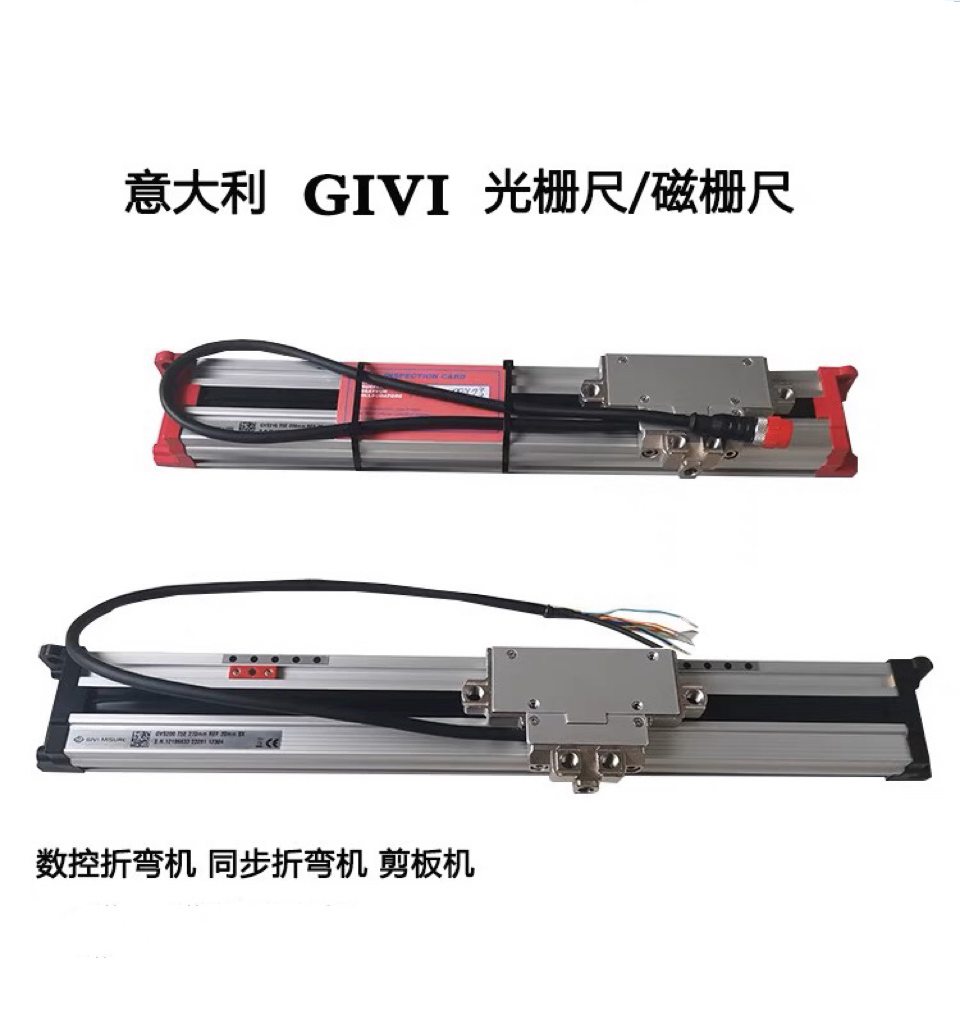

數控折彎機光柵尺之海德漢/發格/GIVI/RSF電子尺故障維修方案：

折彎機光柵尺，也稱為光柵尺位移傳感器（光柵尺傳感器）、折彎機電子尺、折彎機光學尺、折彎機光標尺、折彎機線性位移傳感、，是利用光柵的莫爾條紋光學原理工作的測量反饋裝置。光柵尺經常應用于數控機床的閉環伺服系統中，可用作直線位移或者角位移的檢測。其測量輸出的信號為數字脈沖，具有檢測范圍大，檢測精度高，響應速度快的特點。例如，在數控機床中常用于對刀具和工件的坐標進行檢測，來觀察和跟蹤走刀誤差，以起到一個補償刀具的運動誤差的作用。光柵尺按照制造方法和光學原理的不同，分為透射光柵和反射光柵。

折彎機光柵尺故障可能由多種原因引起，以下是常見故障及處理方法：

1、“軟斷線"報警。

2、移動機床某軸時發生“跟隨誤差過大"報警。

3、機床某軸移動時機床震動比較厲害數據不平穩。

4、光柵尺找不到原點（也稱零點或參考點）。

5、在使用過程中產生25000異常報警。

6、機床某軸光柵尺在測量過程中數據丟失或計數不準。

7、開機后，出現某軸正反方向運動正常，但機床無法進行回參考點。

8、機床出現某軸緩慢向正方向運動，系統無報警。

9、某*軸在回參考點不準的現象，但是使用半閉環回參考點。

10、光柵尺出現“445"報警。

11、當某軸執行返參考點指令時，出現1160報警。

12、主軸編碼器出錯或副編碼器出錯

?13. 光源問題?

• 發光強度

  不足或穩定性差可能導致單向計數異常，需檢查光源模塊是否正常工作。 ?

14. 線路連接故障?

• 信號線

  松動、斷裂或接觸不良（尤其單向傳輸異常），需重新插拔或更換線纜。 ?

?3. 信號處理電路異常?

• 計數器

  內部電路老化或參數設置錯誤，需人員檢測維修。 ?

?4. 機械安裝問題?

• 光柵玻璃

  破損、

• 讀數頭

  機械部件脫落或污染，需更換受損部件（如讀數頭破損無法修復）。 ?

?5. 環境干擾?

• 電磁干擾

  （如

  變頻器

  、電機等）可能導致信號傳輸異常，需遠離干擾源或加裝

• 屏蔽裝置

  。 ?

?6. 電源問題?

• 電壓不穩、

  保險絲熔斷

  或溫度異?？赡軐е略O備重啟，需檢查電源系統和散熱裝置。 ?

維修注意事項

• ?避免自行拆解光學部件?：讀數頭內的電路板和透鏡鍍膜需工具處理，誤用有機溶劑可能加速老化。 ?

• ?安裝精度要求?：光柵尺安裝需嚴格校準水平/垂直誤差（短尺≤10絲，長尺≤20絲），否則影響精度和壽命。

數控機床光柵尺常見故障及解決方法如下：

電源與連接問題

• ?指示燈異常?：檢查電源指示燈狀態，正常應為常亮，若閃爍或熄滅則提示供電異常。用萬用表測量電壓是否在5V±0.5V范圍內，并檢查電源接頭氧化情況。 ?

• ?信號線故障?：目測檢查接口針腳是否彎曲，使用替換法測試信號線，重點排查活動部位線纜磨損情況。 ?

污染與機械問題

• ?讀數頭污染?

  玻璃柵尺

  防塵密封條需每2000小時檢查更換。 ?

• ?機械安裝偏差?：檢查讀數頭與柵尺間隙（標準值0.8±0.2mm），用

  激光干涉儀

  檢測導軌直線度（誤差需≤0.01mm/m）。 ?

參數與環境干擾

• ?分辨率設置錯誤?：核對系統參數中的分辨率（常見檔位0.001μm/0.1μm）和信號倍頻系數

  （1x/2x/4x），恢復出廠參數后需重新校準。 ?

• ?電磁干擾?：確保信號線與

  變頻器電纜

  間距＞30cm，加裝

• 磁環濾波器

  ，接地電阻需＜4Ω。 ?

硬件損壞處理

• ?玻璃標尺破損?：無法修復，需更換新光柵尺；

  讀數頭破損：

  同樣不可維修，需聯系購買同型號備件。 ?

• ?導電塊故障?：檢查導電塊凹槽深度，超過電極絲直徑時需更換導電塊或修復機械結構。 ?

若機床震動或坐標偏差過大，優先排查機械精度問題（如反向間隙、導軌間隙），再考慮光柵尺故障。
